江蘇蘇利整體方案效果圖

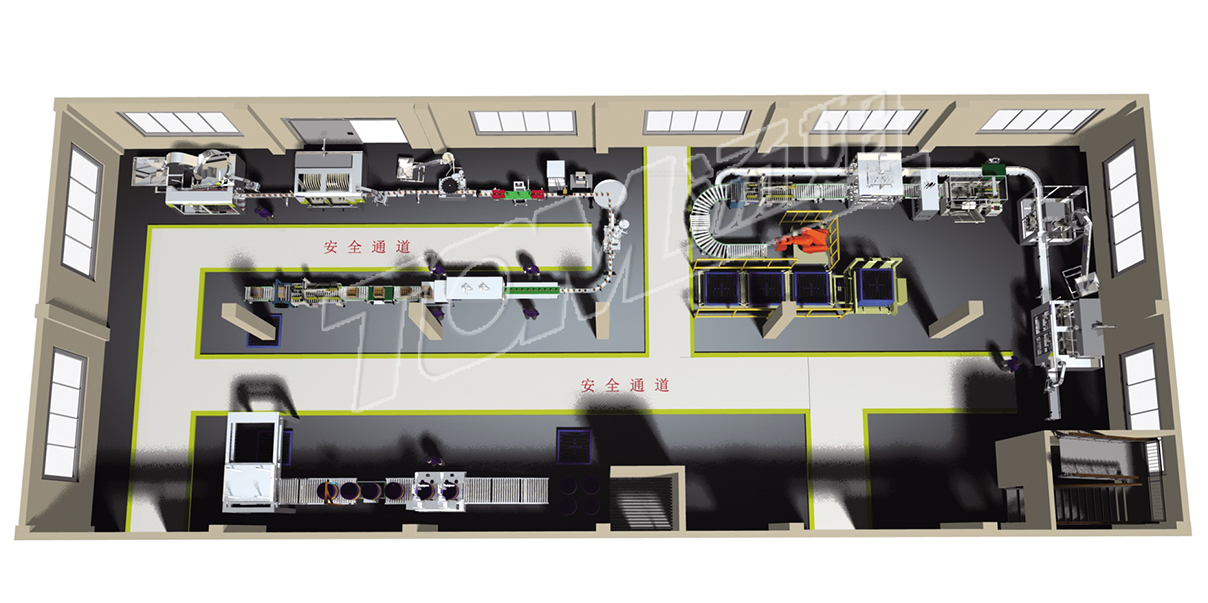

本包裝車間是由100-1000ml的圓瓶包裝線；5/10/20L的桶裝灌裝線；200KG塑料桶灌裝線組成。

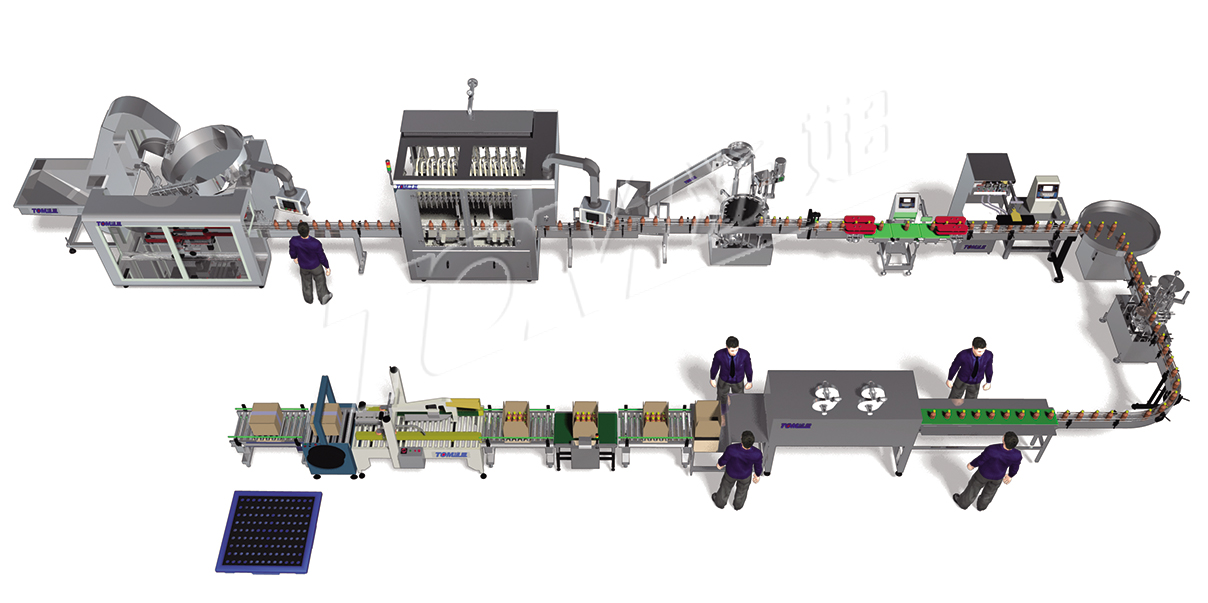

·100-1000ml的圓瓶包裝線：本流水線由自動理瓶、活塞式灌裝、自動上蓋機、旋蓋機、單瓶檢重、緩沖轉盤、自動貼標、人工套膜、電加熱收縮、人工裝箱、自動箱檢重（不合格的停機報警）、自動封箱打包、人工碼垛組成。

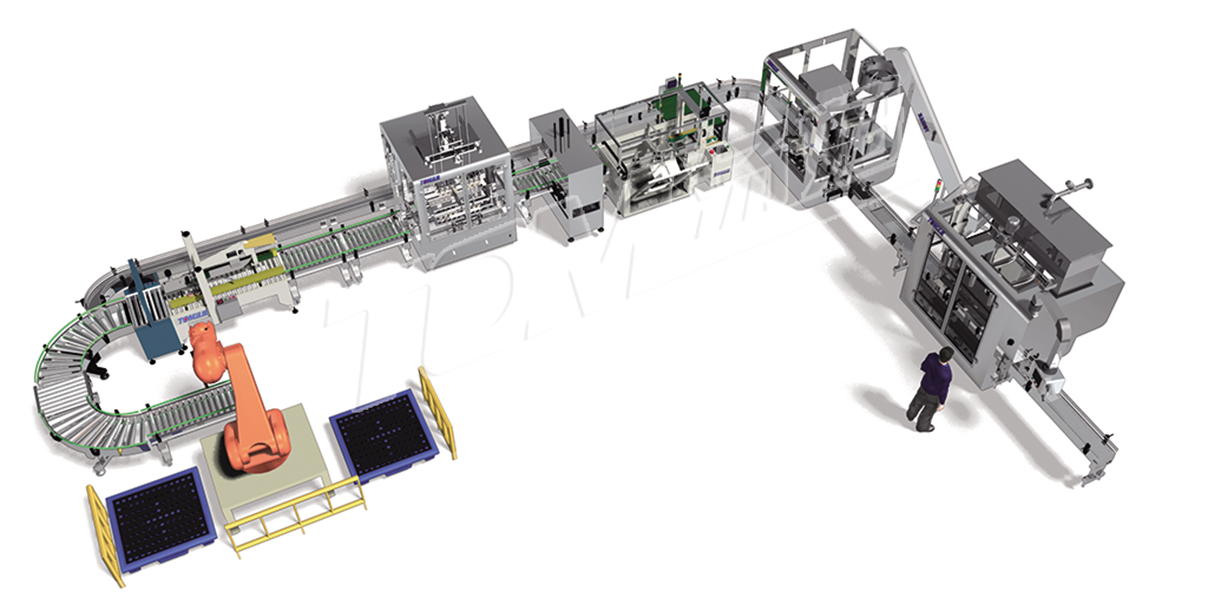

·5/10/20L的桶裝灌裝：本流水線由人工上桶在輸送線上，自動稱重式灌裝、自動上蓋旋蓋、單桶在線檢重，不合格的剔除，自動開箱放底板裝箱、人工放隔板蓋板、自動封箱打包、自動碼垛（人工將托盤擺放在指定位置）、碼好人工轉運；不裝箱的桶直接從裝箱機的位置輸送到后端碼垛位置。

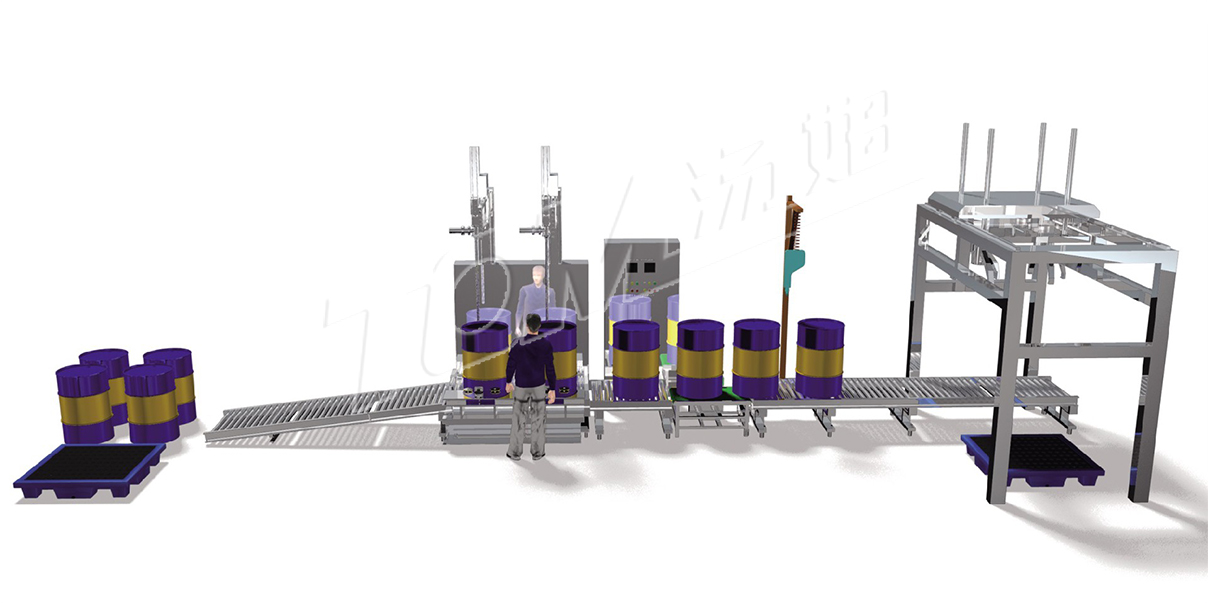

·200KG塑料桶灌裝線：根據用戶200KG桶的包裝而設計，人工將空桶開好蓋子擺放在空桶輸送線上，自動將桶輸送到雙頭灌裝位置，自動對準桶口、自動灌裝、灌裝結束通過輸送滾筒輸送到二次稱重檢測位置，重量有偏差的停機報警，人工處理，人工旋蓋，選好蓋輸送到后端碼托盤位置，人工將托盤擺放在指定位置，每個托盤上碼4只桶，碼好后人工轉移儲存。整條線采用集中控制柜集中控制各個位置的機器及連鎖動作。
