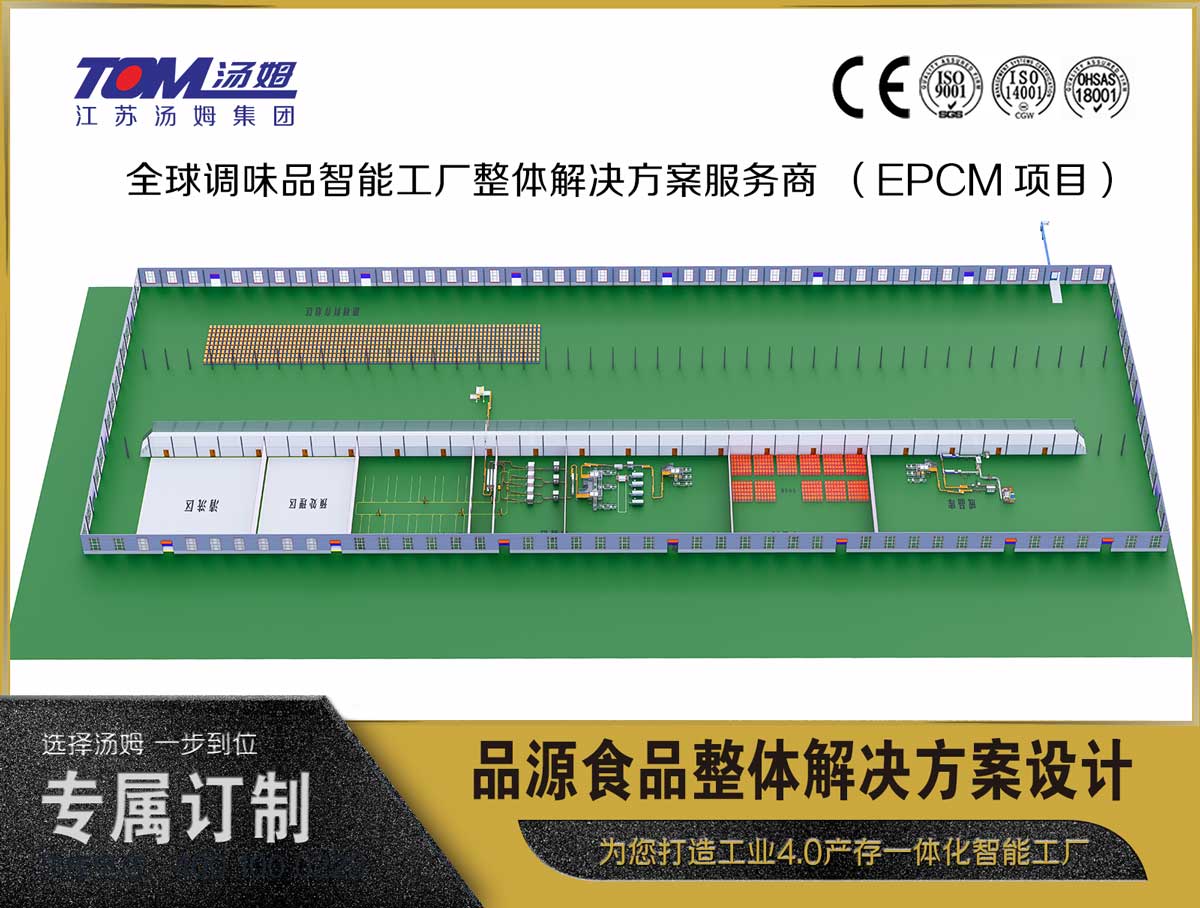

品源食品整體解決方案設計
香菇醬瓶裝線：24000瓶/小時（80g 易拉罐）：

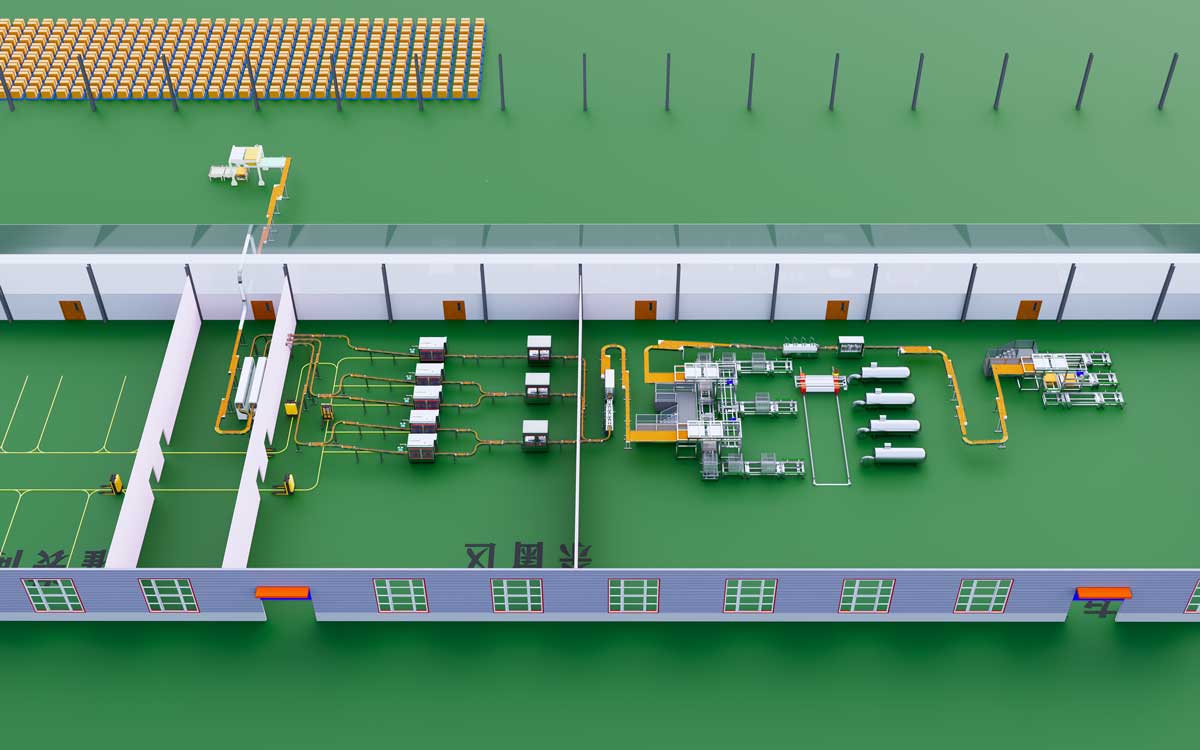

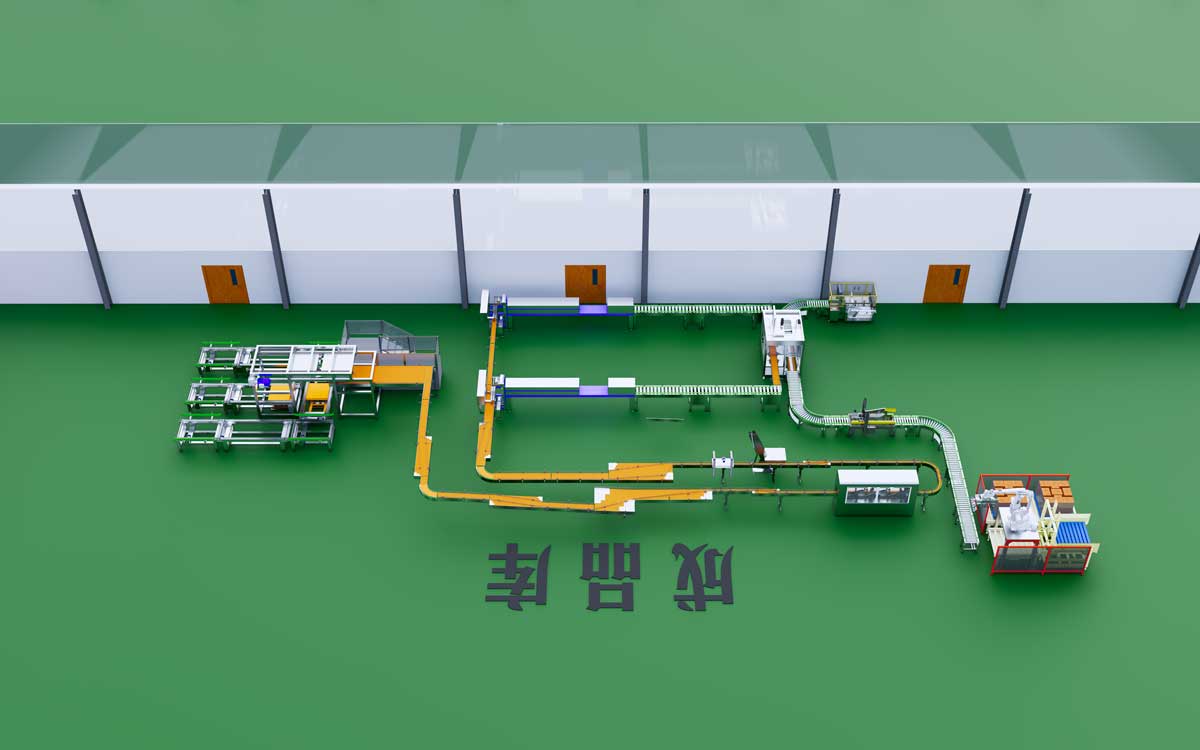

流水線組成：全自動卸垛機，磁力皮帶輸送機，磁力洗罐吹干一體機，灌裝機，封蓋機，清洗噴淋吹干一體機（清水），裝籠卸籠系統，殺菌釜，清洗噴淋吹干一體機（先堿水后清水），全自動裝籠機，AGV小車，全自動卸籠機，全自動貼標機，噴碼機，全自動上蓋機，全自動壓蓋機，全自動覆膜機，絞龍翻轉裝置，全自動開箱機，全自動裝箱機，全自動封箱機，噴碼機，供棧機，機器人碼垛機，緩沖輸送等。
簡介：瓶子經卸垛機卸下之后通過磁力輸送爬坡輸送至灌裝間處進行洗罐、吹干、灌裝、封口，完成后通過裝籠卸籠系統（瓶子先進入裝籠部分，每裝一層放一層隔板裝滿一籠之后出籠，通過臺車送入殺菌釜中，完成之后再通過臺車將其送入卸籠機部，卸一層瓶，取一只隔板），卸瓶之后瓶子通過噴淋清洗機（先堿水清洗、后清水清洗）、吹干、再次裝籠，每層放隔板，AGV小車將其送入暫存庫中，暫存7天；7天之后AGV小車自動將其取出，通過卸籠機進行卸瓶、回收隔板，鏈板輸送機將瓶子送至貼標機處進行貼標，貼標完成后進行噴碼、壓外蓋、開箱、裝箱、封箱、自動碼垛，碼垛完成后人工用叉車將其送至?xí)捍嫣帯?/p>
優點：整線自動化程度較高，只需5-6人進行包材供應，流水線巡視即可，籠子的搬運全由AGV執行，設備帶有數據傳輸接口，可與工廠MES系統對接，在大數據中進行操控，投產等，是智慧工廠的典范；節省有限空間，合理布局美觀大方，人性化設計，實用；整線模塊化設計，可實現快速換產。
